Izrada Gantograma

Gantov dijagram ili Gantogram (Gantt Chart) je tip grafikona koji se koristi za praćenje realizacije projekta po fazama, na taj način što vidimo kada koja faza počinje, koliko traje i kada se završava. On ne postoji kao standardni grafikon već ga je potrebno napraviti, što se radi modifikacijom grafikona trake (Bar Chart). U tekstu koji sledi, korak po korak, moći ćete da saznate kako da napravite Gantogram.

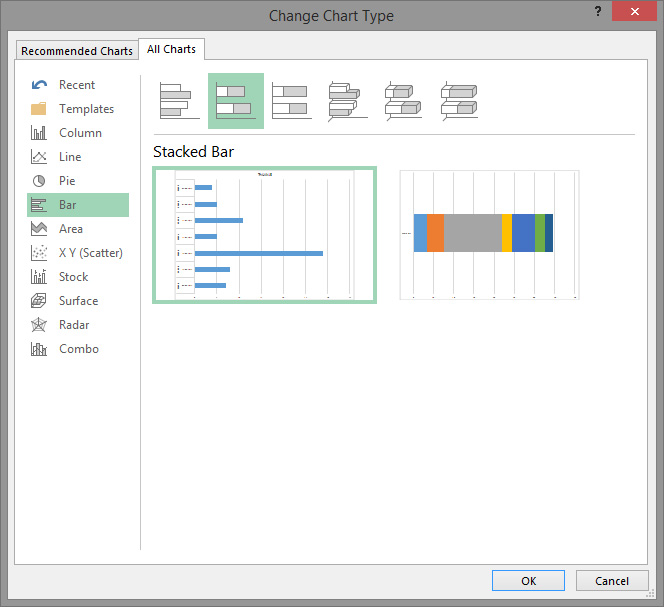

Da bi smo napravili Gantogram, potrebno je 00112-1najpre da imamo osnovne podatke o projektu. U tabelu smo uneli nazive faza projekta, datum početka svake faze i vreme trajanja u danima. Nakon što u njoj selektujemo prve dve kolone (FAZA PROJEKTA, POČETAK) potrebno je pritisnuti taster F11 i kreiraćemo novi radni list u kome će biti prikazan jednostavan grafikon. Sada treba promeniti tip grafikona, što radimo klikom na Design traku alata i izborom opcije Change Chart Type. Na ekranu će se pojaviti dijalog prozor u kome treba da izaberemo Bar Chart, podvrstu Stacked Bar.

00112-2

Dalje, u grafikon treba dodati i treću kolonu u kojoj se nalazi trajanje projekta u danima. Ovo možemo da uradimo na nekoliko načina, ali najbrže ćemo to učiniti ako selektujemo tu kolonu, kopiramo je (CTRL+C), zatim selektujemo grafikon i izvršimo „lepljenje“ serije podataka (CTRL+V). Trajanje svake faze će biti prikazano kao druga kumulativna serija u grafikonu.

00112-3

Grafikon počinje da liči na Gantogram, ali faze su prikazane u obrnutom redosledu. Da bi smo podesili da prva faza bude prikazana na vrhu grafikona, treba kliknuti desnim tasterom miša na oznake faza na vertikalnoj osi i izabrati opciju Format Axis. U meniju koji će se otvoriti sa desne strane treba izabrati opciju Categories in Reverse Order kako bi izmenili redosled prikaza faza. Dalje, potrebno je još samo „sakriti“ prvu seriju podataka. To radimo tako što odaberemo ovu seriju, a zatim podesimo da njena boja, kao i boja njenog okvira, bude bela ili prozirna (Transparent). Dobili smo gantogram! Ostatak grafikona „ukrasiti“ prema želji (dodati naslov, promeniti boju pozadine, dodati legendu itd.).

00112-4
